ANTENA TIPO PAINEL DE DIPOLOS DE ONDA COMPLETA - VHF



Informações Básicas:

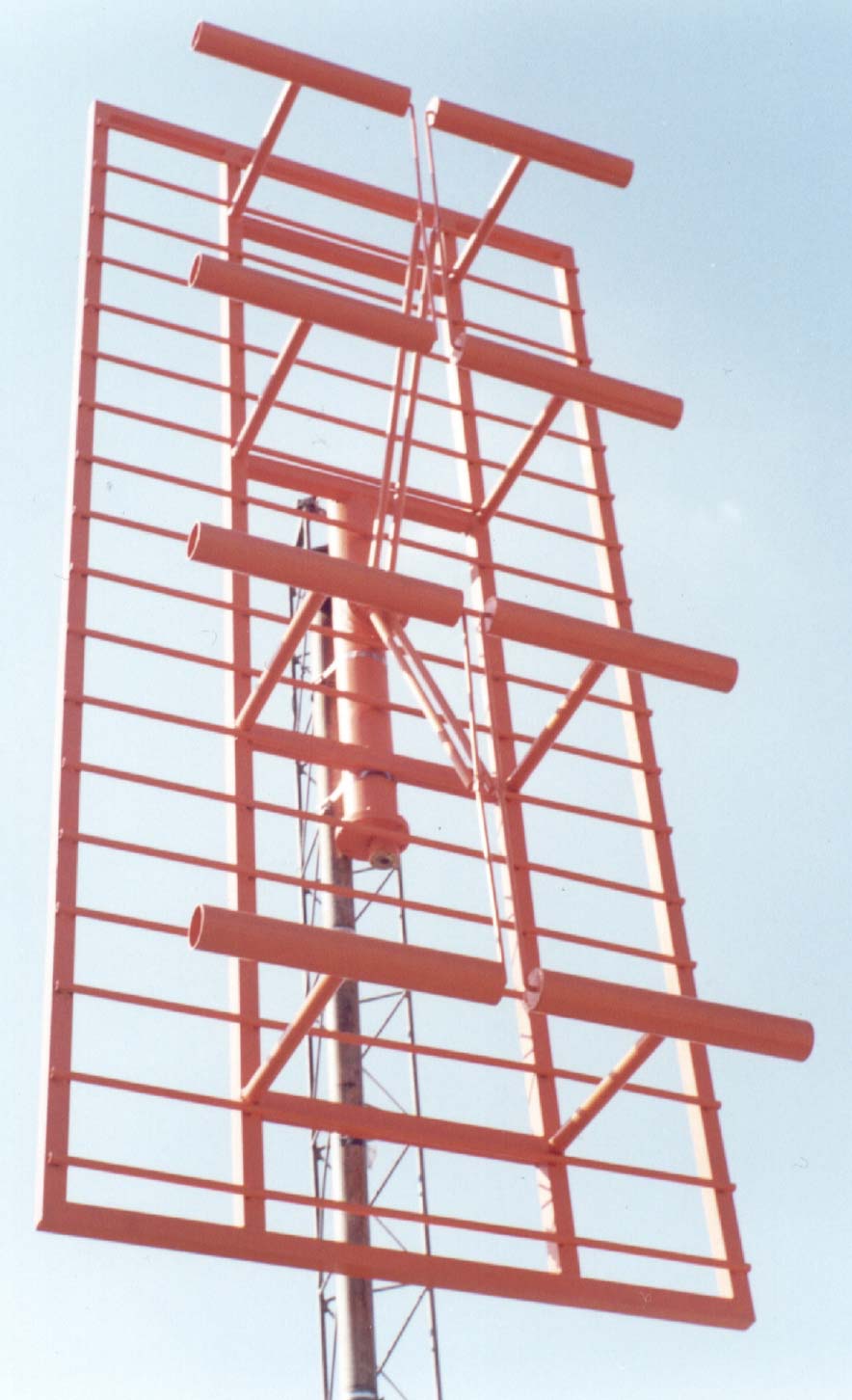

Esse tipo de painel é construído com 04 dipolos de onda completa, ele é usado quando se necessita transmitir sinais de alta potência. De construção robusta em aço galvanizado a fogo e as alimentações confeccionadas em latão prateado, a antena possui um balum (bazuka), que possui alta performance no casamento da mesma e por ser pressurizado, consegue suportar altas potências, dependendo das conexões de entrada que podem ser "N", 7/8'' flange EIA e 1.5/8'' flange EIA. Veja as outras informações a seguir.

Ela também é fabricada em alumínio estrutural.
  ANTENA DIPOLO DE ONDA COMPLETA - VHFMODELO:GPD4 - 7/ 13


* Em caso de canal baixo os painéis são compostos por 02 dipolos de onda completa.


CANAL 2 ao 6 (fig. 1)

CANAL 7 ao 13 (fig. 2)

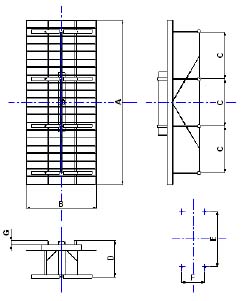

DIMENSÕES DOS PAINÉIS (mm)

CANAIS A B C D E F G
2 ao 3 4553 3744 2470 1365 2150 1546 200
4 ao 6 3626 3100 1960 1120 2260 1323 143
7 ao 13 2890 1250 800 578 800 434 125


CARACTERÍSTICAS MECÂNICAS E ELÉTRICAS

MODELO CANIAS DE OPERAÇÃO GANHO EM POTÊNCIA PESO (kg) SECÇÃO DA TORRE (m) CARGA DE VENTO (Kg)
1 Face 4 Faces Frente Lateral
GDP-2/3 2 ao 3 8 340 1,35 3,00 1340 1180
GDP-4/6 4 ao 6 8 320 1,28 2,50 1260 840
GDP-7/13 7 ao 13 16 80 0,45 1,00 290 180


FAIXA DE FREQUÊNCIA 174 - 230 MHz




DIMENSÃO DO PAINÉL (mm)

FREQÜÊNCIA A B C D E F G
174-230 MHz 1250 1250 2470 1365 2150 1546 200


CARACTERÍSTICAS MECÂNICAS E ELÉTRICAS


MODELO POLARIZAÇÃO POTÊNCIA DE ENTRADA ENTRADA GANHO VSWR
GPD2 Linear 3 Kw (7/8 EIA) "N Fêmea" ou "7/8 EIA" 8 dBd 1.05:1 (6 MHz)

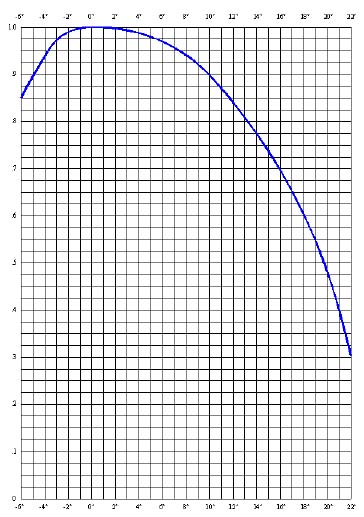

DIAGRAMA VERTICAL






VALORES MÁXIMOS EM GANHO - Canal 9

MODELO GANHO EM POTÊNCIA (Sobre Dipolo) GANHO EM dB (Sobre isotrópico)
GP1 14,40 13,73

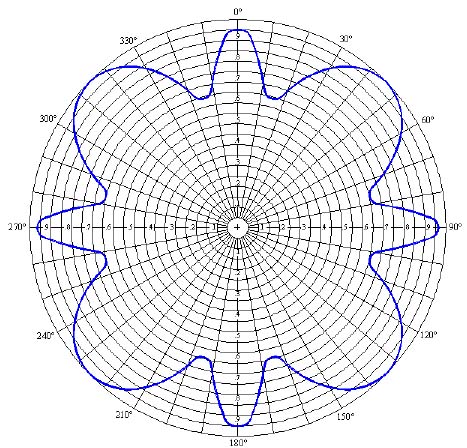

DIAGRAMA HORIZONTAL





MODELO GANHO EM POTÊNCIA (Sobre Dipolo) POTÊNCIA MÁXIMA DE ENTRADA
Canais 2 ao 6 Canais 7 ao 13
GPD2-1 1,60 40 Kw 40 Kw
GPD2-2 3,20 80 Kw 80 Kw
GPD2-4 6,4 120 Kw 120 Kw

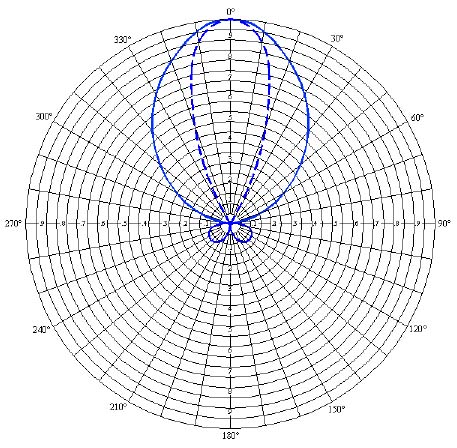

DIAGRAMA HORIZONTAL (Modelo - GPD2)

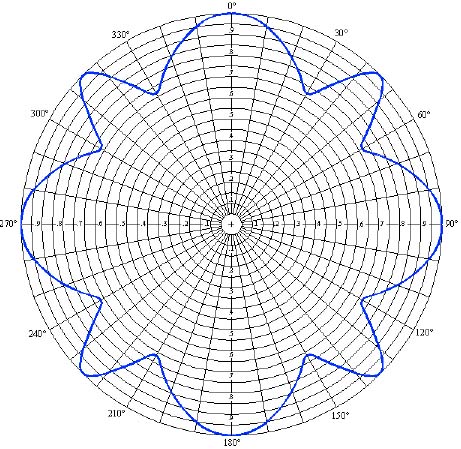

DIAGRAMA HORIZONTAL





VALORES MÁXIMOS EM GANHO - Canal 9

MODELO GANHO EM POTÊNCIA (Sobre Dipolo) GANHO EM dB (Sobre isotrópico)
GPD-3 4,87 9,02
GPD-6 9,73 12,03
GPD-9 14,60 13,79

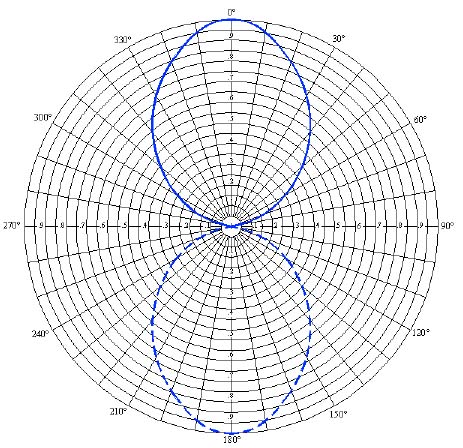

DIAGRAMA HORIZONTAL



VALORES MÁXIMOS EM GANHO - Canal 9

MODELO GANHO EM POTÊNCIA (Sobre Dipolo) GANHO EM dB (Sobre isotrópico)
GPD-4 4,00 8,17
GPD-8 8,00 11,17
GPD-12 12,00 12,94
GPD-16 16,00 14,19
GPD-24 24,00 15,95

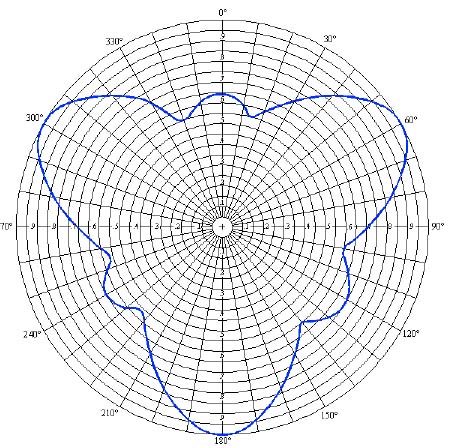

DIAGRAMA VERTICAL - Faixa de Freqüência do Canal 7 ao 13



CARACTERÍSTICAS ELÉTRICAS E MECÂNICAS

MODELO GANHO ÂNGULOS (à meia potência) ÂNGULOS PESO CARGA DE VENTO
Comp. Largura
GDOC-5 14 dBi ou 12 dBd Horizontal: +- 45º 1,50 l 1,00 l 80 Kg -97,5 l² Kgf p/ ventos à 120 Km/h - 130 Kgf/ m²
Vertical: +- 15º




REAÇÕES COM O VENTO A 220 Km/h NAS DIREÇÕES

MODELO A B C  PESO ESCALA
GPD4 285 Kg 140 Kg 133 Kg 30 Kg 1 : 25
